Easymill

"La FAO simple pour le tournage et le fraisage"

Easymill révolutionne le monde de la FAO en offrant un logiciel professionnel de FAO mécanique dans un budget égal à 1/3 voir 1/5 des prix pratiqués par ses concurrents.

L'interopérabilité avec les autres logiciels est un point très important pour la circulation de l'information technique.

Easymill supporte les principaux formats d'échange standards de l'industrie et peut donc être utilisé seul ou en complément d'un logiciel CAO pour répondre aux besoins des différents acteurs de l'entreprise.

Easymill en quelques mots...

  • Puissant, simple et rapide
  • Peut être pris en main sans formation
  • Grande rapidité de calcul de parcours d'outils
  • Formats supportés : IGES, DXF, DWG, STEP, stl, jpg, bmp, png, ...
  • Import de fichiers de points
  • Usinage 2,5 axes et gravures de photos 3D
  • Programme ISO en quelques secondes


  • Et plus encore...

    survolez les boutons ci-dessous pour en savoir plus, patientez un peu car selon la qualité de votre connexion, les images et videos qui expliquent les différents thèmes peuvent mettre un peu de temps à s'afficher)

Dessin


easymill dispose de l'interface de saisie de géométrie la plus simples et la plus rapide du marché.

Même si la règle est l'échange de données numérique, il n'en reste pas moins que la saisie de géométrie est une fonction importante d'un logiciel de FAO.

Avec easymill, il n'y a pas de construction intermédiaire, les accrochages souris sont automatiques
Le logiciel respecte instantanement les contraintes de cotation pour dessiner juste, rapidement et du 1er coup !

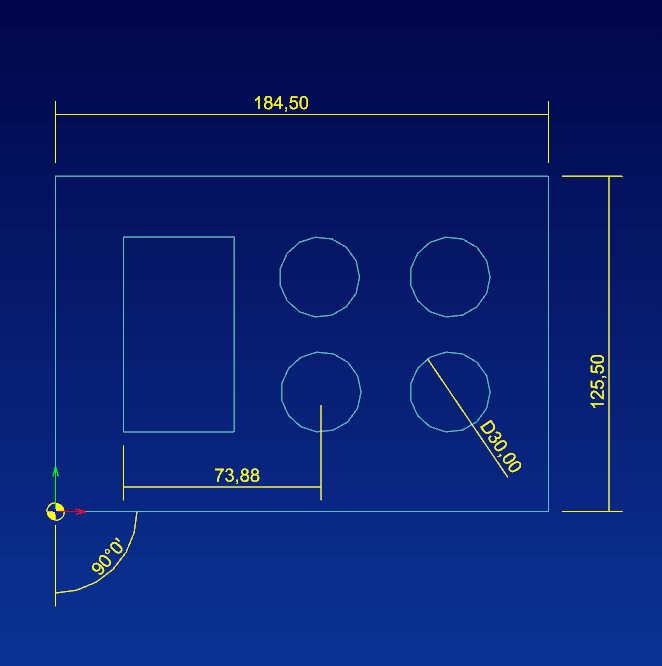

Cotation

Image de dessin avec cotes


Sans être un logiciel de DAO, easymill permet de coter la géométrie pour sortir un plan ou simplement verifier le tracé.

Transformation

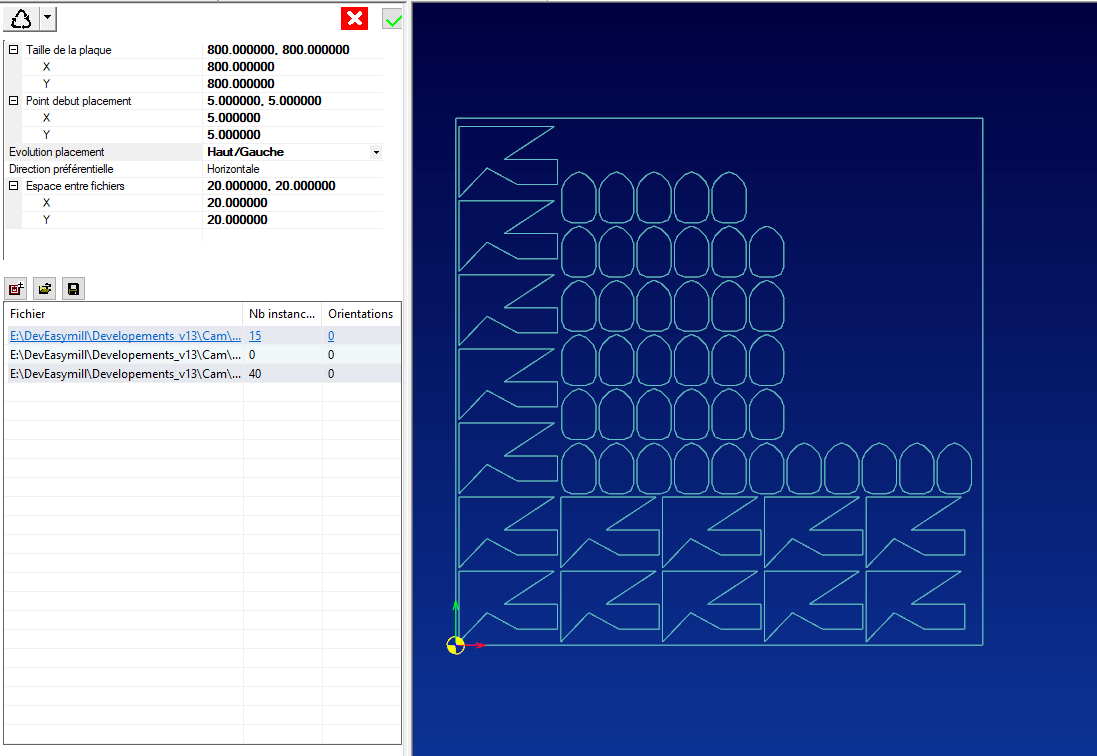

Image d'imbrication


Transformation, répétitions d'usinages, et imbrication automatique de fichiers font partie des fonctions standard de easymill

Environement


Easymill vous permet de travailler dans un enviroement 2D/3D pour visualiser vos modèles avec le plus de confort possible.

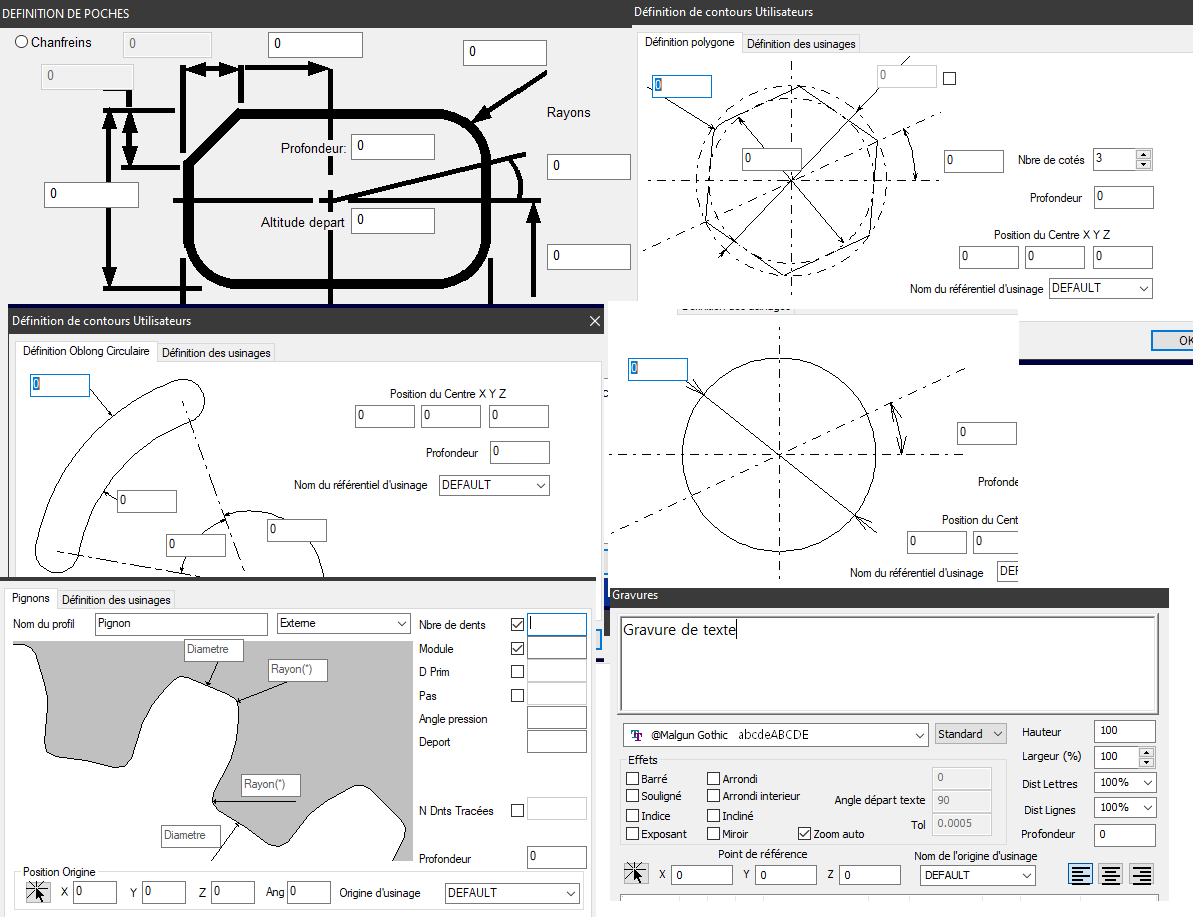

Formes prédéfinies

image montrant les formes prédéfinies



Un classique sur les machines, les formes prédéfinies sont parfois oubliées des logiciels de FAO.

Des carrés/rectangles/oblong, pignons, gravures...

Parce qu'on a pas toujours besoin de faire des choses compliqués mais qu'on a toujours besoin de les faire vite et bien !

Dessin paramétré



Pratique pour les automatisation et les familles de pièces.

La fonction est disponible dans easymill, mais en dehors des cas ou l'on concoit une pièce ou un mecanisme, ce mode de dessin est bien moins performant que la saisie directe easymill.

Import de fichiers

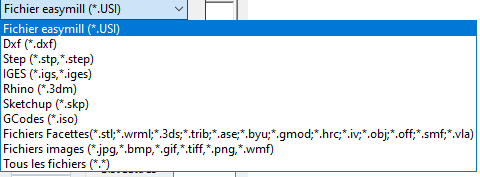

liste des type de fichier que easymill peut importer



Essentiel pour usiner rapidement.

easymill importe en standard les fichiers les plus communs

en option, on pourra importer les natifs Pro/E, Creo, Catia, SWork, ...

Surfaçage

Fonction de surfaçage qui s’applique sur le brut ou sur un profil particulier.

On peut mettre plusieurs passes en Z et qui s’exécutent au-dessus du profil.

surfacage lissé

Surfaçage avec trajectoire lissée.

Les nombreuses options du cycle permettent de gérer tous les cas de surfaçage de pièces de n’importe quelle forme.

Escargot


On peut vider une poche en usinant la matière à l’intérieur du profil définis.

On peut aussi faire un cycle d’escargot en sens inverse l’outil partira de l’extérieur vers l’intérieur.

Idéal pour enlever de la matière dans une zone comportant ou non des ilots.

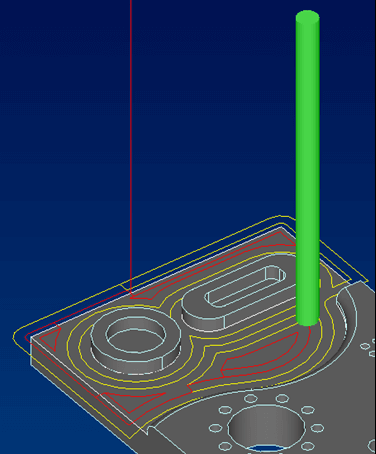

La fonction ouverture de parois permet de faire sortir l’outil et de le faire commencer à l’extérieur.

L’outil plonge automatiquement hors matière et déborde sur les bords ouverts d'une valeur configurable.

On peut effectuer une reprise d’ébauche, quand un cycle de vidage de poche ne permet pas d’accéder à certains endroits de la pièce avec une fraise dont le diamètre est plus important que pour la finition.

Contournage


On peut usiner la forme extérieure d’un brut.
Utilisé pour ébaucher une forme male.

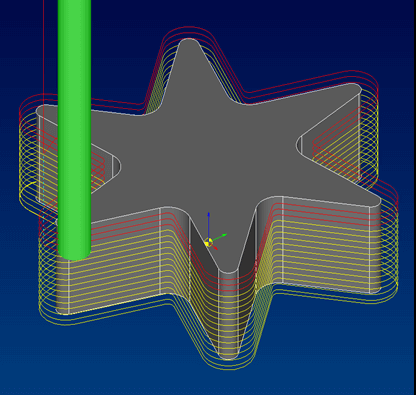

Le contournage hélicoïdal permet un usinage constant sans laisser de marque. L’outil contourne la forme en plongeant.

Il peut être également utile pour un lamage.

Pas nécessaire d’ouvrir la poche à usiner pour utiliser cette fonction.

Usinages de surfaces 2,5D en passe Z constantes.


Contournage d'un profil non plan.

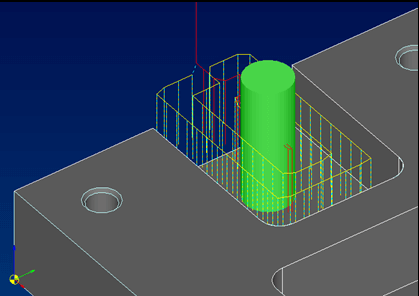

Tréflage


Le tréflage s’utilise particulièrement sur les poches profondes et débouchant et vous fait gagnez du temps sur l’usinage.

Les opérations de plongée sont plus rapides et productives que des opérations de contournage grâce à l’absence d’efforts latéraux (seul l’axe Z est sollicité), d’où des flexions et des vibrations minimisées.

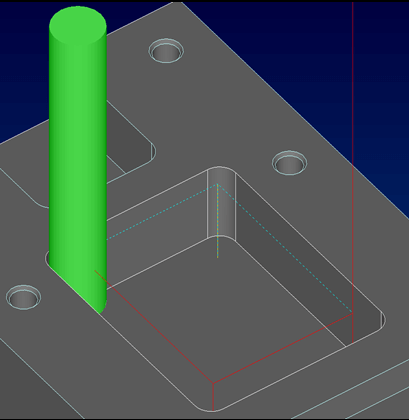

Piquage coins


Le piquage coins permet de dégager les angles.

Cette opération est utile pour le contournage de finition, quand une fraise plus petite usine dans le rayon laissé par la fraise d’ébauche. Cela évite la flexion et qu’elle vienne casser dans le coin.

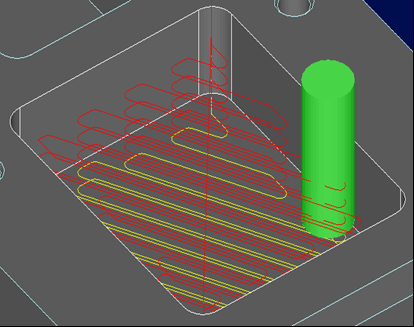

Balayage


Le balayage est un vidage de poche avec la trajectoire d’outil qui est différente à un cycle en escargot.

L’outil fait des allers-retours pendant l’opération d’usinage, l’usinage reste parallèle.

On peut changer l’angle de balayage (photo angle à 30°)

Perçages


La fonction suivi de trajectoire permet de contourner n'importe quel logo/image ou courbe en respectant le décalage outil si on le souhaite.

Reprise d'ébauche

Cette option est très pratique reprendre uniquement la matière laissée par l'ebauche avec une fraise de plus gros diamètre.


Vidage de poche à partir d'une image

Reprise d'ebauche avec une fraise plus petite

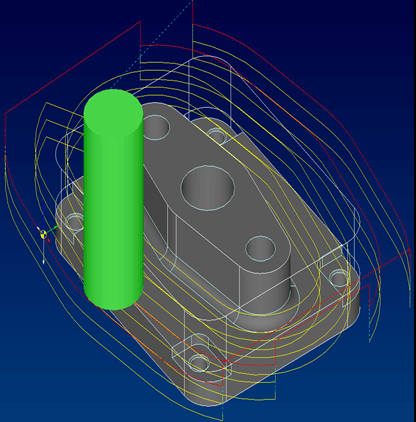

Contournage d'ilot


Le contournage d'ilot est un cycle d'ebauche qui consiste à
partir d'une forme exterieure et de se rapprocher progressivement des formes males de la pièce.

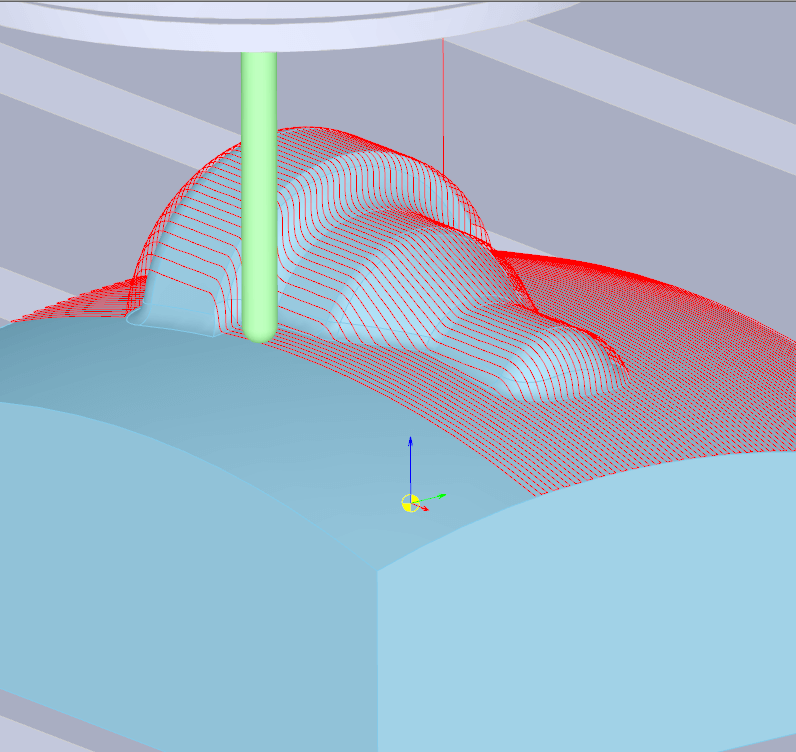

Balayage par plans parallèles


L’usinage par plans parallèeles est le cycle classique d'usinage de formes 3D

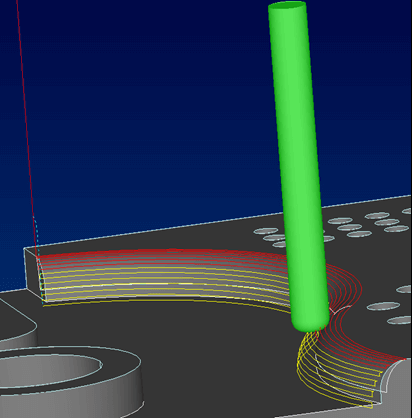

Contournage de surfaces (Contournage 2,5D)


Contournage de surface selon V


Usinages de surfaces 2,5D en passe Z constantes.

Gorge


Contournage d'un profil non plan.

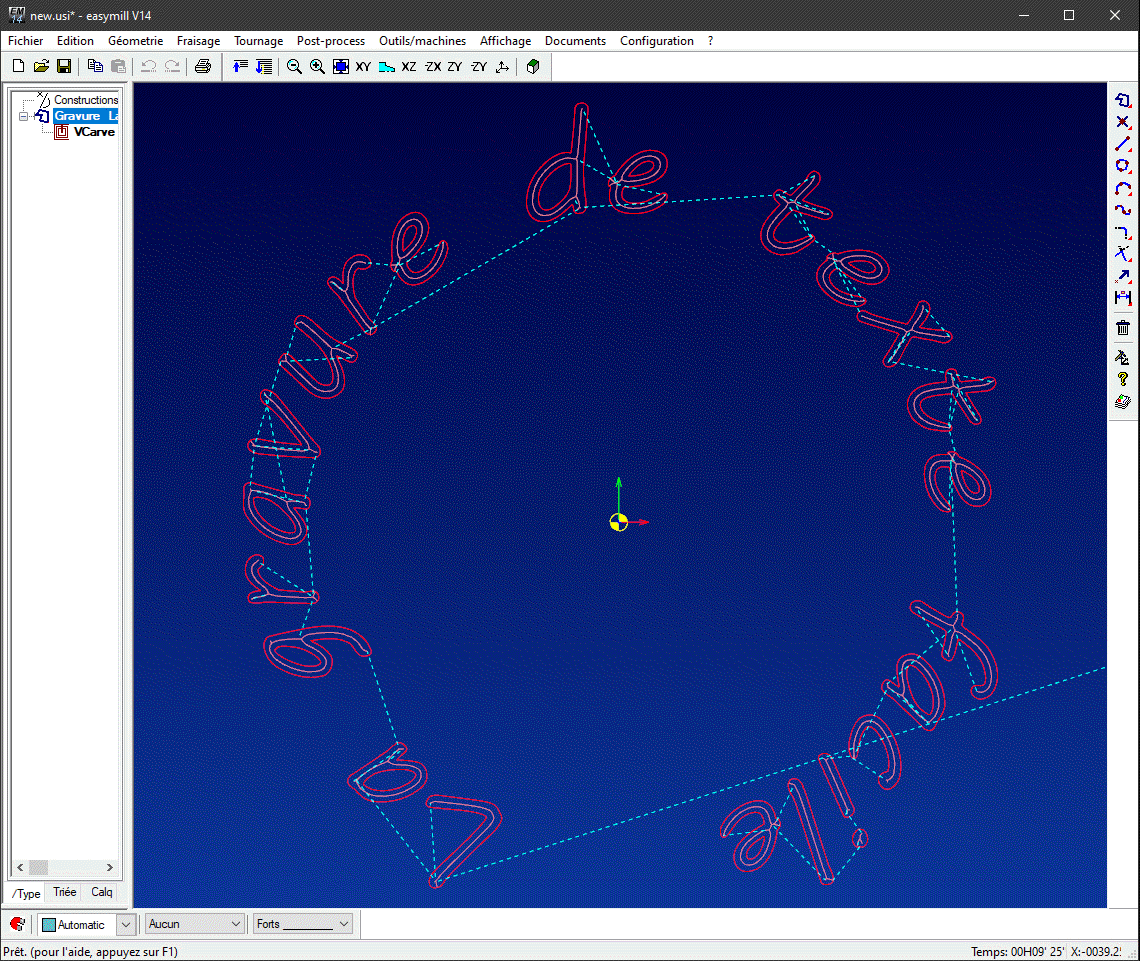

vCarving


Usinage avec fraise boule ou en V

Perçages


On peut effectuer plusieurs cycles pour un même perçage en utilisant du brise copeaux ou du débourrage en indiquant leur profondeur chacun.

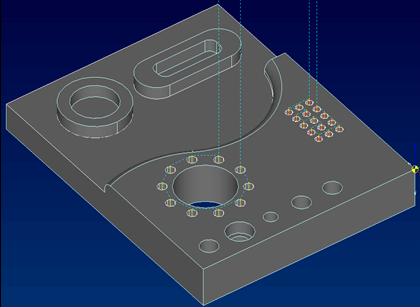

La fonction "groupe de trous automatique " permet de détecter automatiquement les perçages dans une pièce 3D et de mettre en place les cycles d’usinages avec plus d’efficacité.

On peut définir les cycles classiques de débourrage ou de brise copeaux, mais aussi définir ses propres cycles en combinant plusieurs phases de perçage.


On peut également réaliser des perçages en mode hélicoïdal même sur les machines ne disposant pas du cycle.

Les usinages de trous permettent aussi de mettre en place des cycles de taraudages à la fraise.


Réalisation de chanfreins à la fraise ou au foret sur trous de différents diametres en un seul cycle.

Optimisation de l'ordre d'usinage des trous selon différents critères.

Simulation machines


Simulation de l'environnement machine
Possibilité de cacher/afficher des composants de machines


Tête à inclinable

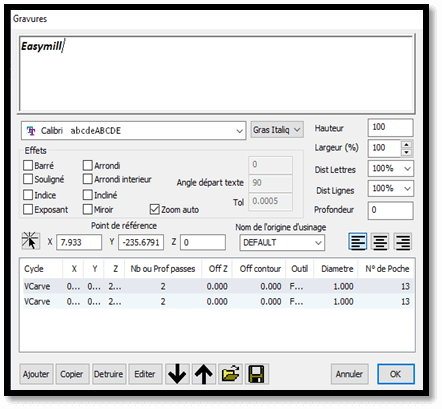

Gravure de texte


La gravure de texte permet d’écrire n’importe quel texte avec un grand panel d’option.

On peut tous définir comme par exemple si on veut le texte souligné, incliné, la distance entre les lettres etc.….

Indispensable pour graver des références pièces, des logos, …

Fonctionne même si le cycle n’est pas disponible sur votre machine.

Gravure de texte avec un cycle escargot pour vider le centre des lettres

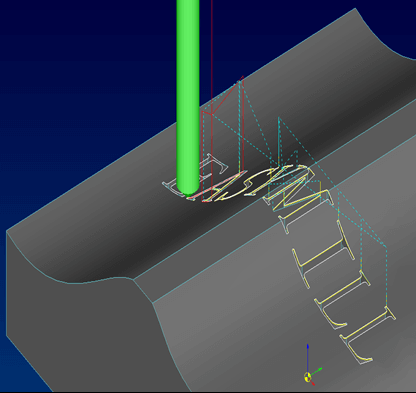

avec l’option “suivi trajectoire” easymill n'usine que le contour des lettres.

avec l'option Vcarve, la trajectoire est calculée au centre du contour des lettres en 3D avec le tiré d’angles.

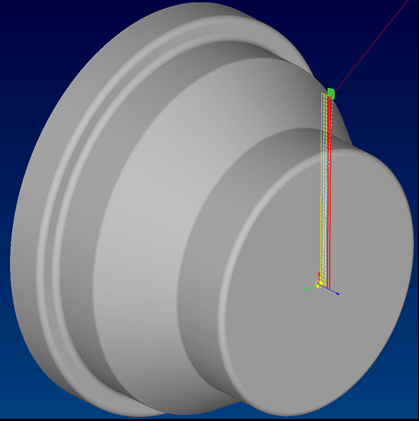

Dressage

Le cycle se met en place automatiquement et permet de définir facilement un nombre de passes et/ou une sur-longueur d’usinage très facilement.

Ebauches


L’ébauche permet de faire le contour du profil de la pièce de tournage.

L’ébauche mixte reprend sur la passe précédente pour enlever la hauteur de crête et laisse une épaisseur constante pour la finition.
Le cycle permet d'usiner en tirant ou en poussant et permet de vider des zones après crêtes.

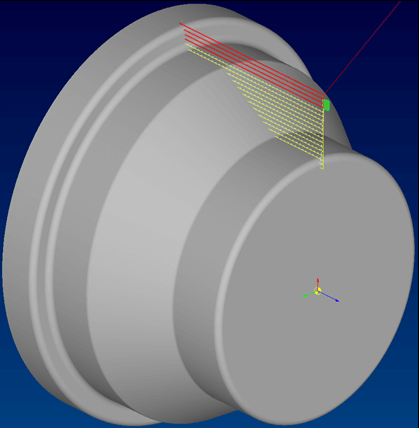

L’ébauche balayage est plus rapide mais laisse des crêtes sur la pièce. On l’utilisera notamment dans les matériaux tendres ou l’outil de finition pourra supporter les surépaisseurs variables sans fléchir.


L’ébauche copiage à un usinage qui se fait de façon parallèle.

Utile par exemple pour les bruts de fonderies qui peuvent déjà pratiquement être à la forme de la pièce.


L’ébauche moindre usure permet d’avoir une usure de la pointe de l’outil plus régulière lors de l’usinage de grandes séries.


Exemple d'utilisation du cycle d'ebauche.

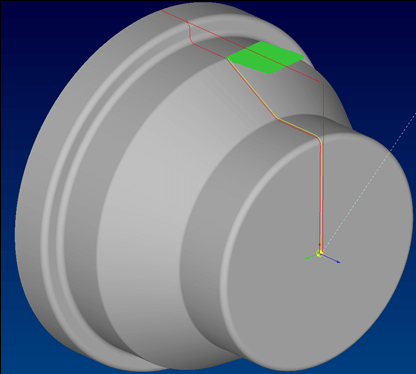

Finition profil


La finition profil permet d’effectuer la passe de finition sur tout ou parties du profil.

On peut avoir une distinction automatique pour usiner indépendamment les faces des cylindres.

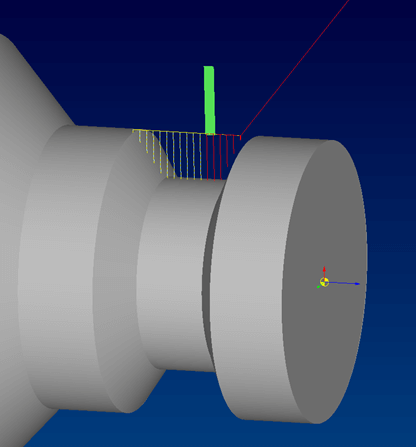

Gorge


Par zones, par étages avec différentes formes d’outils, le cycle de gorges est polyvalent et rapide à la mise en œuvre.
La forme de la gorge peut etre quelconque.
Elle peut etre sur le diamètre, sur la face, sur une partie conique, ...

Exemple de gorge frontale

Finition de gorge

La finition des gorges est décomposée automatiquement pour finir les parois en plongé avec le côté gauche ou droit de l’outil. Avec éventuellement l’activation de 2 correcteurs d’outils distincts.

Lettrage

La gravure de texte peut utiliser toutes les polices installées sur votre PC en plus de celles fournies avec easymill

De nombreux effets sont possibles

Contournage


Le cycle de contournage est très rapide à mettre en place,

On peut très facilement tenir compte de la géométrie de l'outil

et contourner, au centre, à gauche ou à droite de l'outil avec eventuellement une valeur de décalage supplémentaire.

vCarving


Usinage avec fraise boule ou en V

Détourage d'image


Vidage de poche à partir d'une image

Reprise d'ebauche avec une fraise plus petite

HalfTone percages


La fonction permet de transformer une image en nuance de gris

que l'on pourra réaliser avec des percages de différents diamêtres

Pour rappel, sur la vidéo on ne voit pas l'image de base, seulement le résultat des percages.

HalfTone Hachures


La fonction permet de transformer une image en nuance de gris

que l'on pourra réaliser avec des traits de fraise conique sur une trajectoire 3D

Pour rappel, sur la vidéo on ne voit pas l'image de base, seulement le résultat des traits de fraise.

HalfTone Dithering


La fonction permet de transformer une image en nuance de gris

que l'on pourra réaliser avec rayures de fraise ou en gravure laser.

Pour rappel, sur la vidéo on ne voit pas l'image de base, seulement le résultat des rayures.
Concernant l'image de Marylin, c'est chaque fois la même image de base.

Datamatrix


Création de code Datamatrix à partir d'une chaine de caractères.

Usinage par percage ou vidage de poche

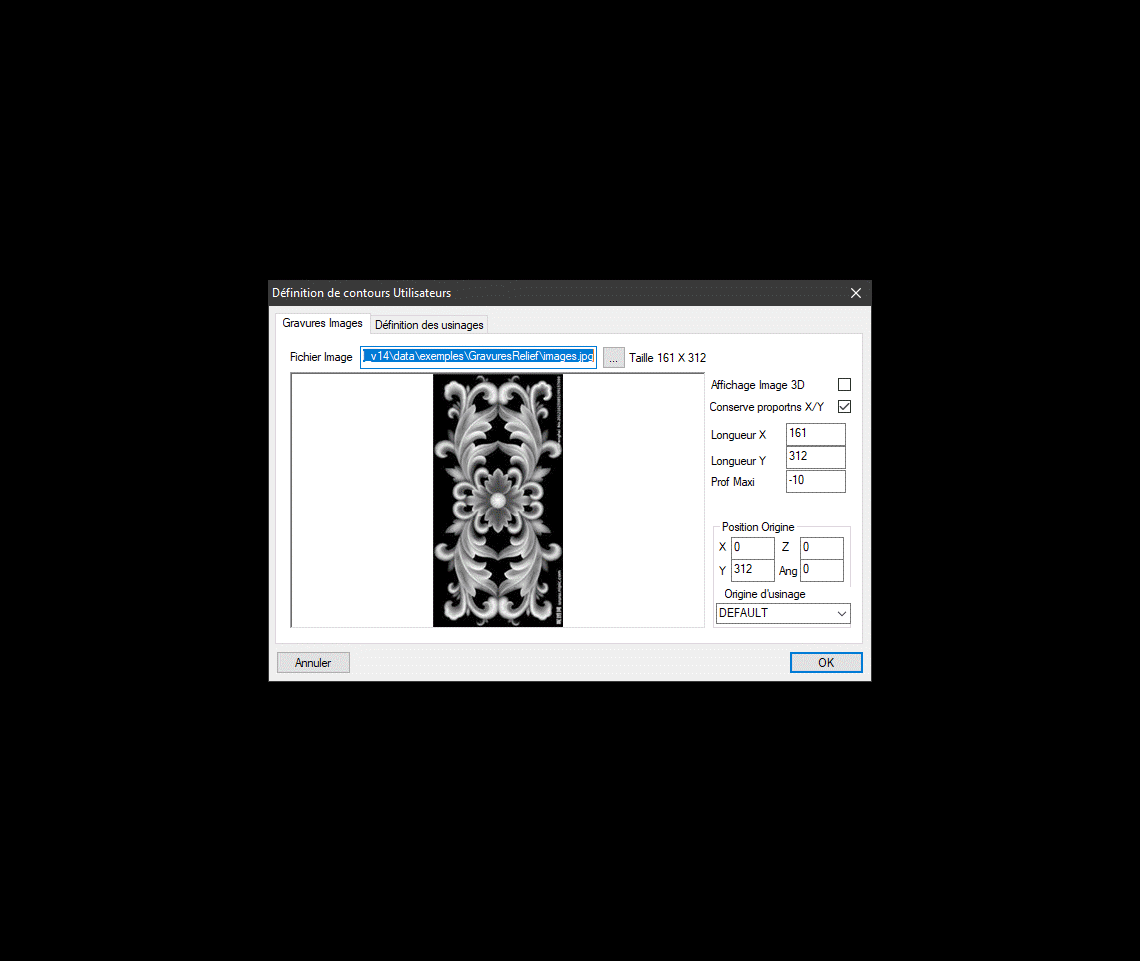

Gravure en relief à partir d'une photo préparée


Gravure en relief à partir d'une image préparée comportant des niveaux de gris qui correspondent à l'élévation en Z.

Transformation


Transformation, répétitions d'usinages, et imbrication automatique de fichiers font partie des fonctions standard de easymill
